HIGH-END LASER MACHINE
Thiết kế tinh tế

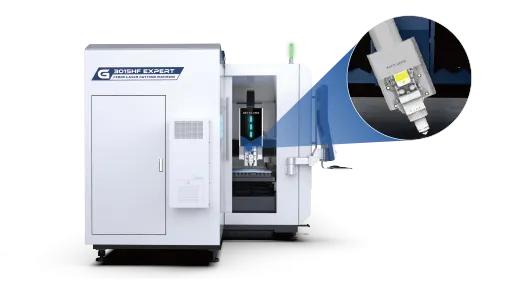

Máy được thiết kế dạng kín hoàn toàn, trang bị kính bảo vệ laser cấp OD5+:
- Bảo vệ mắt và da khỏi bức xạ laser;
- Giảm thiểu ô nhiễm tiếng ồn;
- Giảm thiểu khói và bụi phát sinh trong quá trình cắt;
- Tạo môi trường làm việc an toàn và thân thiện hơn;
Tốc độ vượt trội
Động học cao & Năng suất cao

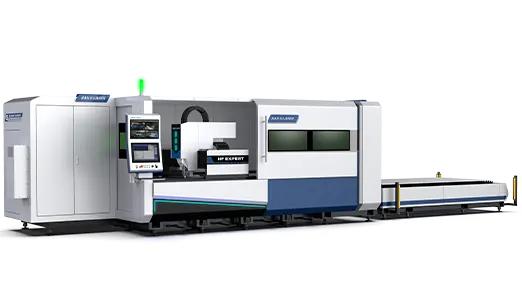

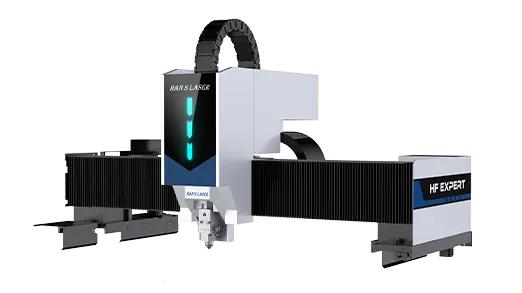

Nhờ thiết kế khung máy tối ưu và dầm nhôm đùn cao cấp (extruded aluminum gantry), kết hợp với bộ điều khiển thời gian thực Han’s SMC (Rexroth) cùng hệ thống động cơ siêu mạnh của Rexroth, dòng HF Expert đạt được tốc độ rất cao và gia tốc lớn, giúp gia tăng sản lượng chi tiết trong cùng một khoảng thời gian.

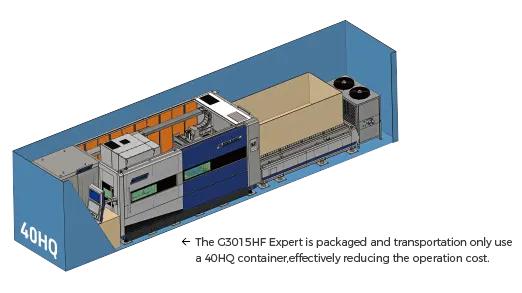

Thiết kế tinh tế - tối ưu không gian
Thiết kế thân thiện với bảo trì, dễ dàng lắp đặt.
Tủ điện / nguồn laser / hệ thống khí nén / hệ thống bôi trơn / động cơ truyền động bàn cắt được Modul hóa và bố trí khoa học cùng với thiết kế của khung máy chính, giúp linh hoạt trong lắp đặt, thuận tiện cho bảo trì.
Giải pháp này tối ưu hóa diện tích nhà xưởng, giảm footprint của thiết bị và tăng cường độ ổn định của thiết bị.
Thân thiện với môi trường làm việc

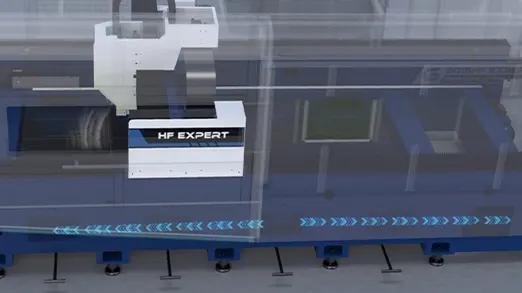

Hệ thống hút bụi phân vùng
Hệ thống hút bụi đa vùng mang lại hiệu quả loại bỏ bụi tối ưu theo từng khu vực, với khả năng phân phối lưu lượng khí hút một cách thông minh tới từng khoang (partition).
Giải pháp này giúp tăng cường hiệu suất hút và khả năng xử lý bụi tại khu vực gia công, đồng thời giảm thiểu nguy cơ nhiễm bẩn đầu cắt, đảm bảo khu vực làm việc luôn sạch sẽ và ổn định.
Phù hợp công suất siêu cao
Kết cấu thân máy dạng rỗng (G3015 HF Expert) giúp tối ưu khả năng tản nhiệt.
Hỗ trợ công suất lên đến 100kW, hạn chế nguy cơ biến dạng do nhiệt khi vận hành ở công suất cao.
Công suất lớn mang lại năng suất vượt trội, đồng thời đảm bảo máy vận hành ổn định, bền bỉ và hiệu quả trong dài hạn.
Tải trọng lớn + Bevel cutting (option)

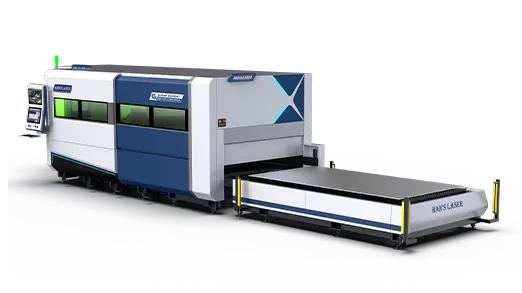

Bàn trao đổi tải trọng lớn
-
- Hỗ trợ cắt vát (bevel cutting) ngay cả khi sử dụng bàn trao đổi nâng hạ thủy lực;
- Hai bàn có thể rút ra khỏi vùng cắt cùng lúc;
- Thuận tiện thực hiện công việc bảo trì bên trong máy;
- Quá trình nạp/xuất phôi trên một bàn không ảnh hưởng đến bàn còn lại;
- Đảm bảo chất lượng cắt ổn định ngay cả khi bàn còn lại đang nạp hoặc dỡ phôi.

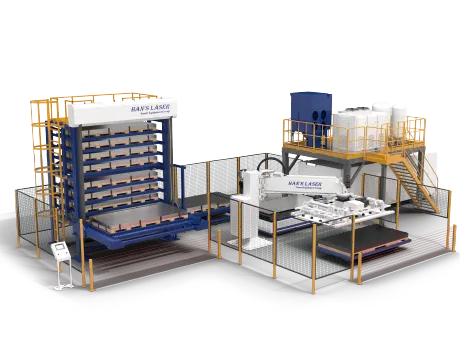

Giải pháp tự động hóa
Với năng lực kỹ thuật mạnh mẽ và kinh nghiệm triển khai nhiều dự án, chúng tôi cung cấp đa dạng giải pháp tự động hóa phù hợp theo từng yêu cầu cụ thể của khách hàng.

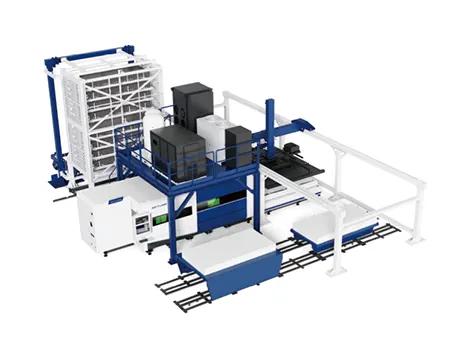

Linh hoạt thiết kế tự động hóa

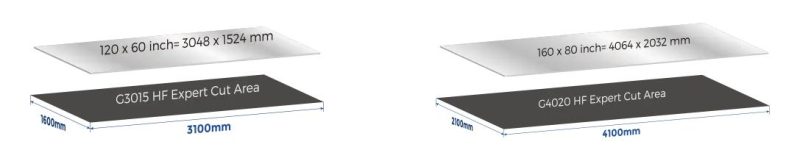

Vùng cắt lớn hơn
Diện tích cắt được mở rộng, cho phép gia công tấm tiêu chuẩn AS (American Standard) theo kích thước inch.
- 120 × 60 inch = 3048 × 1524 mm
Vùng cắt máy G3015 HF Expert: ~ 3100 × 1600 mm - 160 × 80 inch = 4064 × 2032 mm
Vùng cắt máy G4020 HF Expert: ~ 4100 × 2100 mm
Chống trầy xước

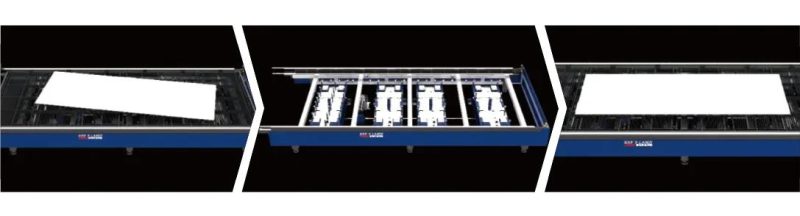

Thiết bị nâng và điều chỉnh tấm (Tùy chọn)
Ngăn ngừa trầy xước bề mặt dưới của tấm;
Dễ dàng nạp và căn chỉnh tấm vật liệu;
Đảm bảo chất lượng cắt tốt, đặc biệt với inox và nhôm.
M-Mix Technology
Thiết bị trộn khí (bằng sáng chế của Han’s Laser) – Tùy chọn

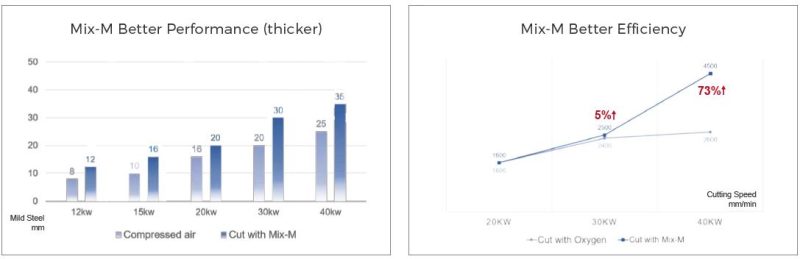

Chức năng công nghệ Mix-M: khi kết hợp với nguồn laser công suất ≥ 20kW, phù hợp cho cắt nhanh thép carbon dày 10–40 mm, khắc phục các vấn đề thường gặp trong cắt tấm trung bình và dày như xỉ bám mép và xỉ tại góc.
Công nghệ này giúp cải thiện độ côn trên/dưới và độ nhám bề mặt chi tiết, đồng thời nâng cao đáng kể hiệu suất gia công và độ chính xác sản phẩm.
Thông số kỹ thuật
| Model | G3015-HF Expert | G4020-HF Expert | G6025-HF Expert | G8025-HF Expert | |
| Khổ tấm | 3100mmx1600mm | 4100mmx2100mm | 6200mmx2600mm | 8200mmx2600mm | |
| Tốc độ định vị tối đa (X/Y) | 280 m/phút | 280 m/phút | 200 m/phút | 200 m/phút | |
| Gia tốc tối đa | 4.0 G | 3.0 G | 2.8 G | 2.8 G | |
| Chính xác định vị | 0.03mm | 0.03mm | 0.03mm | 0.03mm | |
| Chính xác tái định vị | 0.02mm | 0.02mm | 0.02mm | 0.02mm | |
| Phù Hợp công suất | 3 – 100kw | ||||
