3 TRONG 1 - THÉP HÌNH & ỐNG & TẤM

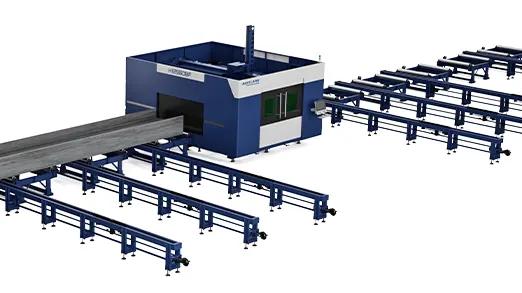

Tự động hóa vượt trội
Hệ thống cấp và dỡ phôi hoàn toàn tự động, đảm bảo quá trình sản xuất liên tục và giảm thiểu sự phụ thuộc vào nhân công vận hành.
● Hỗ trợ cấp và dỡ tự động cho nhiều dầm H cùng lúc;
● Thực hiện cắt không đuôi phôi (Zero Tailings Cutting) với mọi hình dạng và biên dạng cắt.

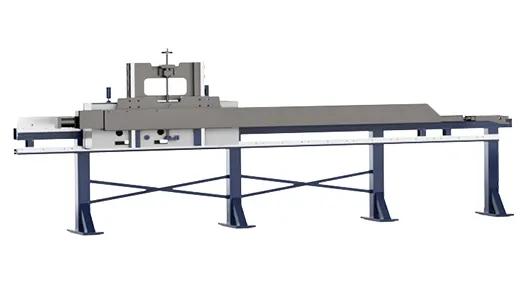

Cơ cấu kẹp và cấp phôi Servo
Bộ kẹp cấp phôi nhanh chóng tiếp cận thép hình. Sau khi phát hiện phôi thông qua công tắc cảm biến trên cụm kẹp, hệ thống sẽ thực hiện kẹp chặt và định vị dầm H nhằm đảm bảo độ chính xác và độ ổn định trong quá trình cắt.
.

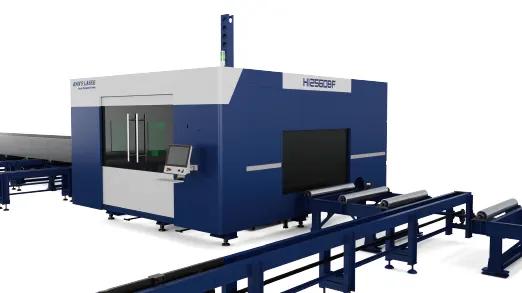

An toàn - Ổn định
Phạm vi gia công rộng

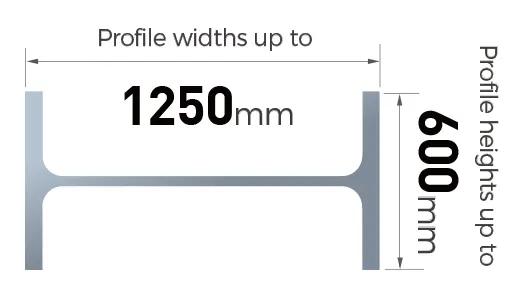

● Chiều rộng thép hình hỗ trợ lên tới 1250 mm;
● Chiều cao thép hình hỗ trợ lên tới 600 mm;

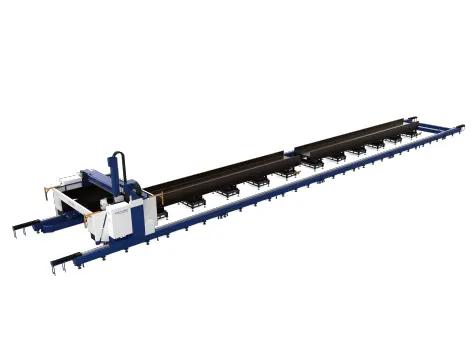

● Hỗ trợ cấp phôi, cắt và dỡ phôi cho toàn bộ dầm H có chiều dài lên tới 12 mét.
Năng suất cao
Nhờ thiết kế hai vị trí làm việc độc lập, khi Trạm làm việc số 1 đang thực hiện cắt, Trạm làm việc số 2 vẫn có thể đồng thời thực hiện cấp và dỡ phôi, giúp nâng cao hiệu suất sản xuất tổng thể.
Gia công cắt linh hoạt - 3 in 1
Tương thích với cả gia công thép kết cấu và cắt tấm, đáp ứng đa dạng yêu cầu sản xuất trong nhiều ứng dụng khác nhau.
Chất lượng gia công vượt trội
Đột phá công nghệ cắt truyền thống

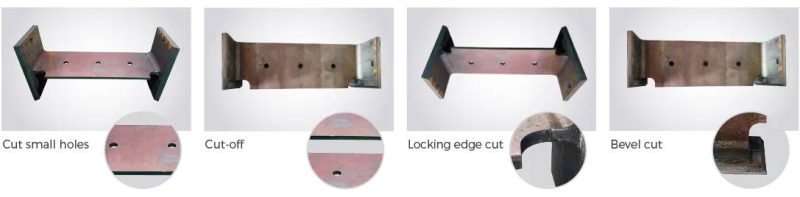

● Biên dạng cope được gia công mịn, không cần mài hoặc xử lý bổ sung;
● Các công đoạn cắt đứt, cắt vát mép, cắt cạnh khóa liên kết và cắt lỗ nhỏ đều có thể thực hiện trên cùng một máy.
MẪU CẮT
Thông số kỹ thuật
| Model | H12560BF / LBF |
| H Beam cutter / Cắt laser dầm H | |
| Kích thước rộng tối đa thép hình ( H beam) | 1250mm×600mm |
| Khổ cắt ( thép tấm và hành trình máy) | 26000mm×2500mm |
| Chiều dài tải phôi | 12000mm |
| Cắt vát | 0-45° |
| Chính xác định vị X/Y | ±0.08mm |
| Chính xác lặp lại | ±0.08mm |
| Chính xác định vị A/B | ±0.1° |
| Tốc độ định vị X/Y | 40m/ phút |
