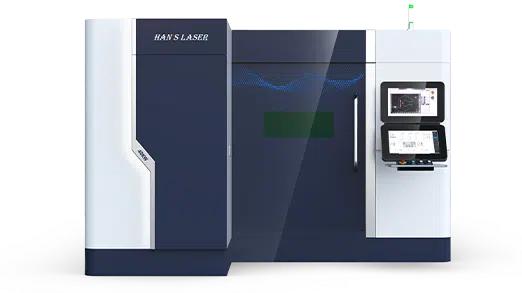

F Series – Máy cắt laser tấm cao cấp 3-85kw

F Series

MÁY CẮT LASER CAO CẤP

Gia tốc lên đến 3,5G
Chuyển đổi bàn cắt nhanh chóng
Han’s SMC Controller
Xử lý đơn giản và chính xác

Gia tốc 3.5G

Hiệu suất máy tăng lên đến 30%
Gia tốc tối đa đạt tới 3.5G đảm bảo các quá trình cắt phức tạp

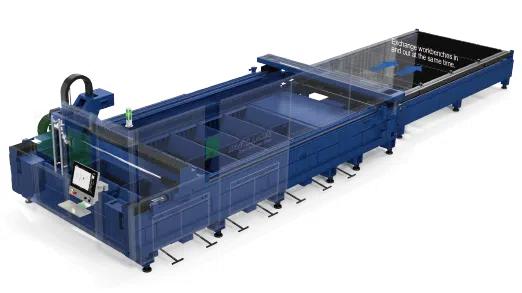

Bàn chuyển đổi song động tốc độ cao, êm ái, ổn định.

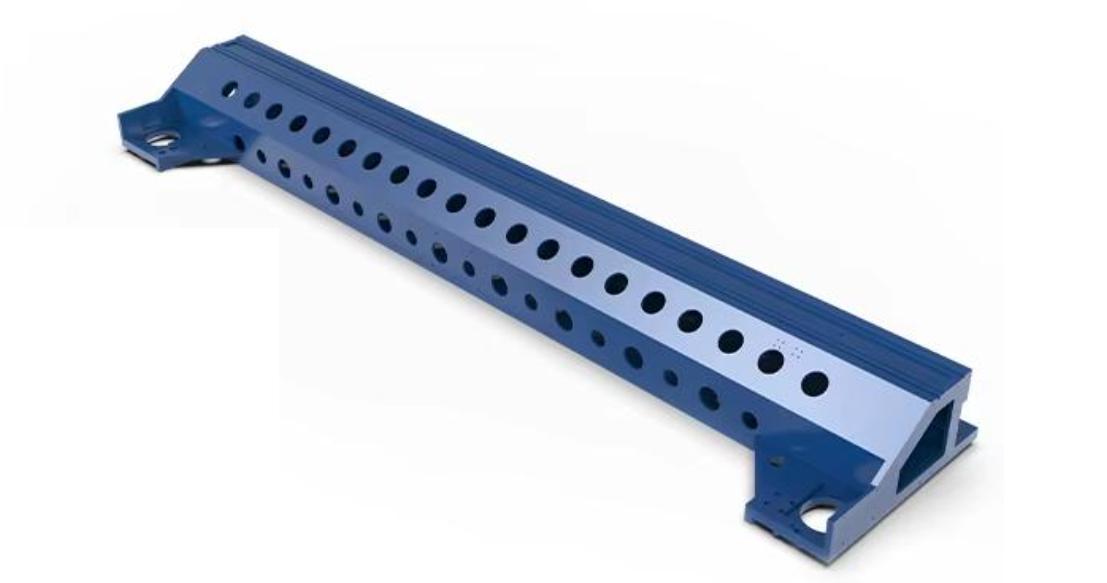

Thiết kế động lực học

Khôi phục điểm dừng cắt

Trong nhiều trường hợp, 1 số yếu tố không mong muốn hoặc không dự đoán trước làm việc gia công bắt buộc phải dừng lại để chuyển sang tác vụ khác.

Cơ chế khôi phục này giúp người vận hành laser quay lại bài cắt chỉ với 1 nút nhấn.

Chức năng này hoàn toàn có thể tích hợp để hoàn thiện quy trình gia công không cần người vận hành hay còn gọi là tự động hóa Laser.

CÔNG NGHỆ ĐỤC SIÊU TẦN

Rút ngắn thời gian đục lỗ từ 2 đến 4 lần so với đục lỗ truyền thống

Tăng năng suất – Đảm bảo chất lượng lỗ đục

NANO JOINT

Điểm giữ phôi nano

Công nghệ điều khiển tia laser trong qua trình cắt không nhấc mỏ cho phép để lại điểm nối siêu nhỏ, không ảnh hưởng đến bề mặt cắt và tăng năng suất người vận hành.

TRÁNH VẬT CẢN THÔNG MINH

Thuật toán cho phép đầu cắt vượt qua vật cản ở tốc độ cao.

Đảm bảo quá trình di chuyển nhanh,an toàn chính xác mà không bị gián đoạn hoặc bị va vào tấm phôi gây xê dịch.

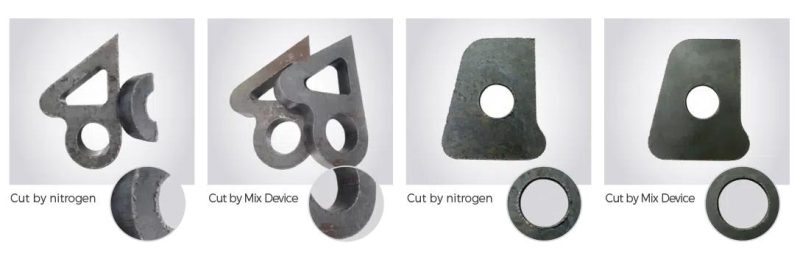

Light Cut

Áp dụng cho cả thép và Inox, chế độ cắt cho phép tăng tốc độ cắt lên từ 40-100% và giảm lượng khi tiêu thụ

Chất lượng mạch cắt hầu như không suy giảm.

ĐIỂM KẾT THÚC HOÀN HẢO

Thuật toán cắt và điều khiển chuyên sâu giúp hoàn thiện điểm kết thúc của mỗi mạch cắt, sản phẩm không có mụn, không bavia và điểm dư thừa.

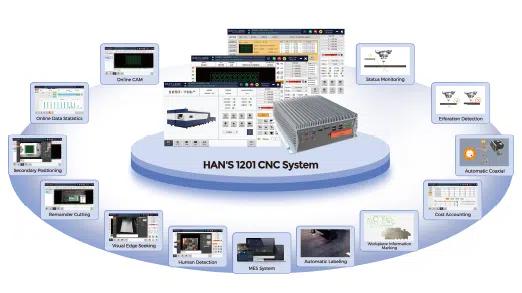

Han's & Rexroth Controler

Hệ thống điều khiển chuyển động hoàn hảo – thân thiện

Công nghệ nguồn mở của Rexroth cho phép Han’s phát triển và tích hợp các chức năng cắt. Điều này không chỉ cho phép tùy chỉnh dễ dàng hơn mà còn giúp Han’s bảo vệ tài sản trí tuệ, đồng thời nhận được những lợi ích của giao diện mở để tùy chỉnh nhanh chóng.

Sự kết hợp giữa sức mạnh và độ chính xác , Han’s SMC – Thành viên nghiên cứu và phát triển bộ điều khiển của Han’s Group luôn liên tục cho ra các tính năng và cập nhập mới nhất giúp cho máy Laser của Han’s luôn dẫn dầu về công nghệ Laser

Đa dạng khổ cắt

Đa dạng khổ phôi gia công

Han’s trang bị những cỗ máy gia công trung tâm có chiều dài lên đến 16m

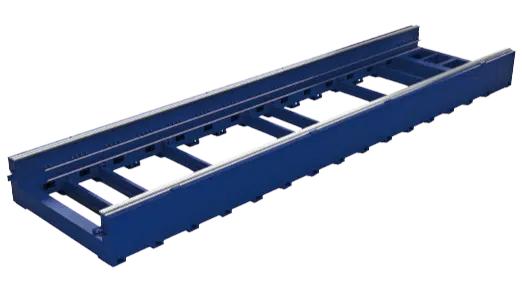

Khung máy liền khối

Khung máy liền khối có thể đạt tới 12 mét hoặc hơn thế

Thông số kỹ thuât

Model	G3015F	G4020F	G6020F	G6025F	G8025F	G10025F	G12025F
Khổ cắt hữu dụng	3000×1500mm	4000×2000mm	6000×2000mm	6000×2500mm	8000×2500mm	10000×2500mm	12000×2500mm
Chính xác định vị (X/Y)	±0.03mm/m	±0.03mm/m	±0.03mm/m	±0.03mm/m	±0.03mm/m	±0.05mm/m	±0.05mm/m
Chính xác lập lại(X/Y)	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.03mm	±0.03mm
Tốc độ định vị	180m/min	180m/min	180m/min	180m/min	160m/min	160m/min	160m/min
Gia tốc	3.2G	3.2G	3.2G	3.2G	2.8G	2.8G	2.8G
Tải trọng bàn	900-23000kg (tùy theo nguồn trang bị)
Kích thước (L x W x H)	9.6m×3.04m×2.3m	11.23m×3.5m×2.3m	15.7m×4.06m×2.4m	15.7m×4.06m×2.4m	19.2m×4.06m×2.4m	24.1m×4.23m×2.61m	28.6m×4.23m×2.61m
Phù Hợp công suất	6 – 40kw
