3 lý do khắc laser có ý nghĩa đối với việc chế tạo kết cấu thép

Tăng tốc quá trình đánh dấu

Bất cứ ai đã từng nhìn thấy tấm kim loại mỏng được cắt bằng laser sợi quang đều biết rằng tốc độ là một dấu hiệu nổi bật của công nghệ này. Điều tương tự cũng áp dụng cho việc đánh dấu.

Hệ thống in bố cục bằng laser của Han’s sử dụng bốn tia laser 100 W để đánh dấu các chùm thép. (Máy đánh dấu laser ban đầu sử dụng hai tia laser 50 W.) Hai tia laser được đặt ở trên và dưới chùm tia, và hai tia laser kia có thể được tìm thấy ở hai bên của chùm tia.

Mỗi tia laser hoạt động độc lập, đánh dấu bất cứ thứ gì trong cửa sổ 40 inch trước chúng. Khi hoàn thành việc đánh dấu theo thông số kỹ thuật của bản vẽ, hệ thống sẽ di chuyển chùm tia để tạo ra nhiều dấu hiệu hơn hoặc mang đến một chùm tia khác.

Một trong những lý do mà laser sợi quang rất thành công trong việc cắt xuyên kim loại là tiêu điểm của nó nhỏ hơn nhiều so với tiêu điểm được tạo ra bằng laser CO ₂ – nhỏ hơn gần 10 lần. Mật độ năng lượng đó cho phép sợi quang hoạt động rất hiệu quả.

Nếu thép có cặn, rỉ sét hoặc một ít dầu trên đó, thì không có thứ nào trong số đó thực sự gây ra vấn đề cho tia laser. “Ngay cả với các lớp phủ, tia laser vẫn đánh dấu xuyên qua những thứ đó.

Mỗi tia laser có thể tạo ra 720 in. Vạch mỗi phút (xem Hình 1 ). Ông mô tả nó giống như việc thêm 24 người bố trí vào một cửa hàng, tăng ít nhất 18% cho cửa hàng thép kết cấu điển hình. Giả sử rằng việc so sánh là một người nào đó làm bố cục bằng thước dây hoặc thước kẻ và đá xà phòng để tạo ra tất cả các điểm được ghi trên bản thiết kế, thì việc cải thiện năng suất ở một số loại chắc chắn là có thể thực hiện được.

Những người quen thuộc với các tùy chọn đánh dấu khác, chẳng hạn như viết nguệch ngoạc bằng đầu khoan đã sửa đổi hoặc bằng đèn pin plasma, nhận thấy rằng các quy trình này không thể theo kịp tốc độ của tia laser.

Nhận thêm thông tin chính xác

Quá trình thủ công để đánh dấu một dầm thép không chỉ chậm mà còn dễ mắc sai lầm. Nhân viên bố trí có thể đọc sai bản thiết kế hoặc đơn giản là chuyển số. Ngoài ra, khả năng mắc sai lầm càng tăng khi nhân viên của tầng cửa hàng làm việc lâu hơn; đầu óc mệt mỏi dẫn đến khả năng làm việc cẩu thả hơn.

Việc tăng cường sử dụng mô hình CAD 3-D trong thiết kế tòa nhà đã tạo cơ hội để tự động hóa quy trình bố trí. Các tệp mô hình thông tin tòa nhà (BIM) được trích xuất từ ​​mô hình 3-D tổng thể cho phép người chế tạo xem mọi cách sử dụng của chất làm cứng, tấm, mối hàn và bu lông và cách tất cả các bộ phận có thể khớp với nhau. Máy in khắc laser cũng cho phép thông tin lắp dựng được viết trên mỗi phần lắp dựng. Điều này bao gồm các thông tin như số lượng bu lông, kích thước bu lông, hướng dẫn hàn tại hiện trường, lưu ý an toàn hoặc bất kỳ hướng dẫn nào khác có thể giúp ích cho đội lắp dựng. Tia laser lấy tất cả thông tin này và nhanh chóng đánh dấu nó trên chùm tia. Nếu tệp BIM là chính xác, các dấu hiệu trên kết cấu thép cũng phải chính xác (xem Hình 2 ).

Xác định vị trí của những phụ kiện và thợ hàn khó xác định được

Tất cả các cửa hàng kết cấu thép đều biết cuộc đấu tranh này: Thật khó để tìm được sự trợ giúp tốt.

“Câu chuyện luôn giống nhau. Ngành công nghiệp không có được những người giỏi trở thành thợ may và thợ hàn, và mỗi năm nó lại trở nên tồi tệ hơn một chút, ”Chuyên gia nói.

Ông cho rằng bởi vì hệ thống bố trí laser quá nhanh, nó sẽ giải phóng một số tài năng bố trí của các nhà chế tạo và để họ giúp lắp hoặc hàn.

“Đây là câu trả lời cho câu hỏi“ Làm thế nào tôi có thể phát triển công ty của mình khi tôi không thể thuê thợ nối và thợ hàn? ”” Chuyên gia nói.

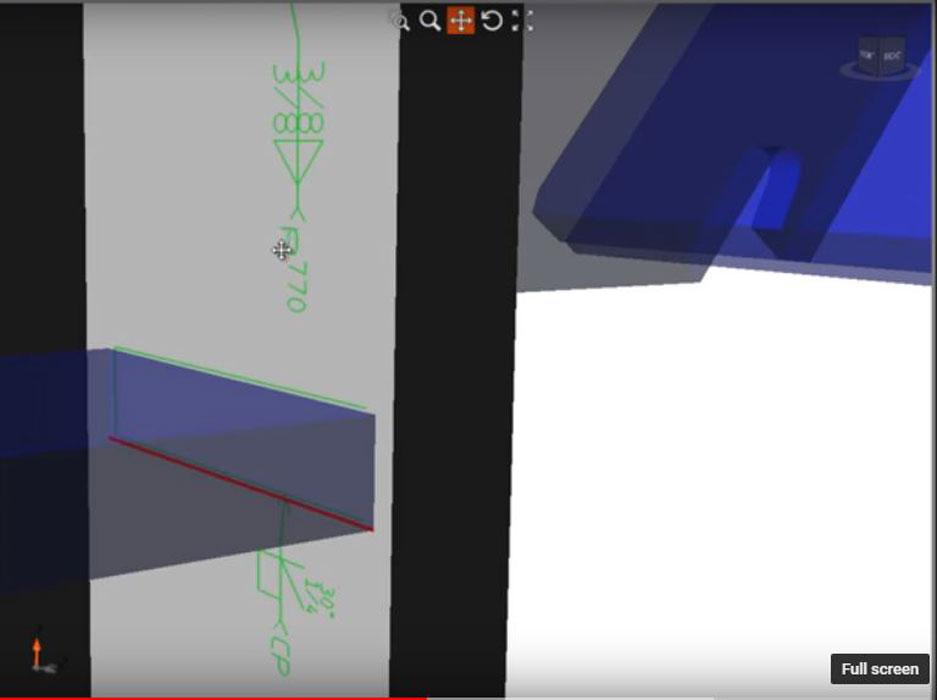

Hình 2 Nếu bạn đi sâu để xem xét một dầm thép kết cấu riêng lẻ trong mô hình 3-D của một tòa nhà, bạn có thể thấy hướng dẫn lắp và hàn cần được đưa vào dầm đó. Với một hệ thống đánh dấu tự động, thông tin đó được trích xuất từ ​​mô hình thông tin của tòa nhà và được chuyển như là thông tin chi tiết trong phần mềm.

Mức độ rủi ro và kết quả bạn nhận được

Tất nhiên, đầu tư vào một thiết bị khắc laser sẽ tốn kém hơn một quy trình tự động khắc hoặc plasma đánh dấu cùng một thông tin trên một chùm tia. Ngoài ra, bởi vì tia laser sợi quang có khả năng gây ra thiệt hại lớn cho mắt người nếu nó tiếp xúc, các thiết bị đánh dấu phải được đặt trong vỏ bọc Loại 1 để ngăn ánh sáng laser thoát ra ngoài.

Chuyên gia cho biết đó là nơi điều quan trọng để so sánh chi phí đầu tư ban đầu với chi phí sở hữu. Việc loại bỏ lao động đánh dấu kết cấu dầm thép bằng tay, khả năng gia công thép nhiều hơn và loại bỏ việc làm lại trong xưởng và hiện trường cần được xem xét đối với cửa hàng fab đang xem xét đầu tư vào loại hình tự động hóa này.
