Cách tạo mô hình CAD 3D thực tế, không phải mô hình chế tạo

Release Date :18/Th5/20221 Views : 100

Một vài thủ thuật có thể giúp người hiệu chỉnh CAD tạo ra một mô hình để trưng bày

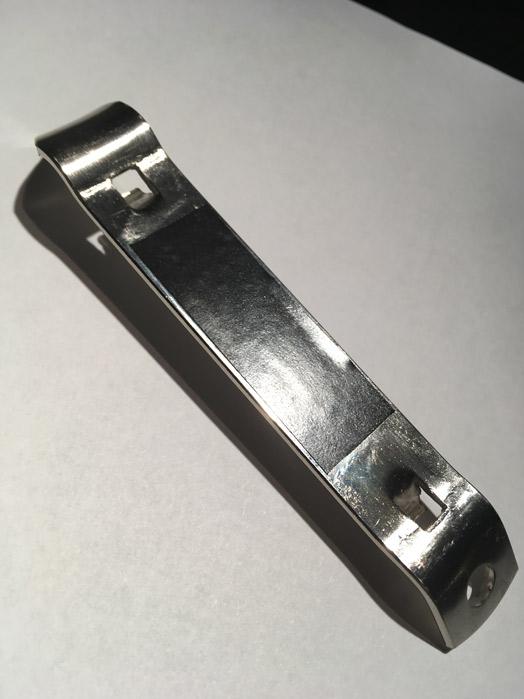

Hình 1a Chúng tôi cần một mô hình CAD 3D của dụng cụ mở nắp chai này. Lưu ý rằng các móc cân bằng cắt qua các khúc cua liền kề.

Khi thiết kế bao vây, rất hữu ích khi có các mô hình chính xác để định kích thước và lập kế hoạch. Đôi khi “thiết kế ngược” là bắt buộc.

Đối với một dự án gần đây, tôi cần một dụng cụ mở nắp chai. Hình 1a là ảnh của một mục mẫu. Lưu ý rằng các móc nhảy cắt thành các khúc cua liền kề do chuỗi các cú đánh trong khuôn dập liên tục.

Một phiên bản CAD 3D của mục này được hiển thị trong Hình 1b. Nó là một bản sao trực quan hợp lý tốt. Nói một cách bình thường, đó là những gì tôi đo bằng thước cặp cầm tay có thể là trong vòng 0,004 inch, nhưng không có gì đảm bảo.



Lựa chọn kỹ thuật CAD

Bài đánh giá sau đây về các kỹ thuật CAD được sử dụng đề cập đến các thuật ngữ dành riêng cho phần mềm như kim loại tấm, công cụ tạo hình, mở và phản chiếu . Để lập kế hoạch làm thế nào để lập mô hình này, mục đích thiết kế, hoặc ánh sáng dẫn đường, là tạo ra một mô hình phù hợp để xuất hiện trong kết xuất ảnh thực. Như mọi khi, tốc độ là vấn đề quan trọng. Chúng tôi đang đồng hồ. Mục này chỉ là một chỗ dựa cho hình dung.

Với bộ kỹ năng CAD của mình, tôi thường xuyên sử dụng các công cụ tạo mô hình kim loại tấm trong CAD. Kỹ thuật cấp tốc là định hướng kim loại tấm. Một tạo tác của kỹ thuật này là mô hình có thể được mở ra. Nói cách khác, nó gần như phù hợp để thiết kế khuôn dập tiến bộ. Tuy nhiên, sản xuất dụng cụ mở chai không phải là mục đích.

Hướng dẫn sử dụng tấm kim loại CAD

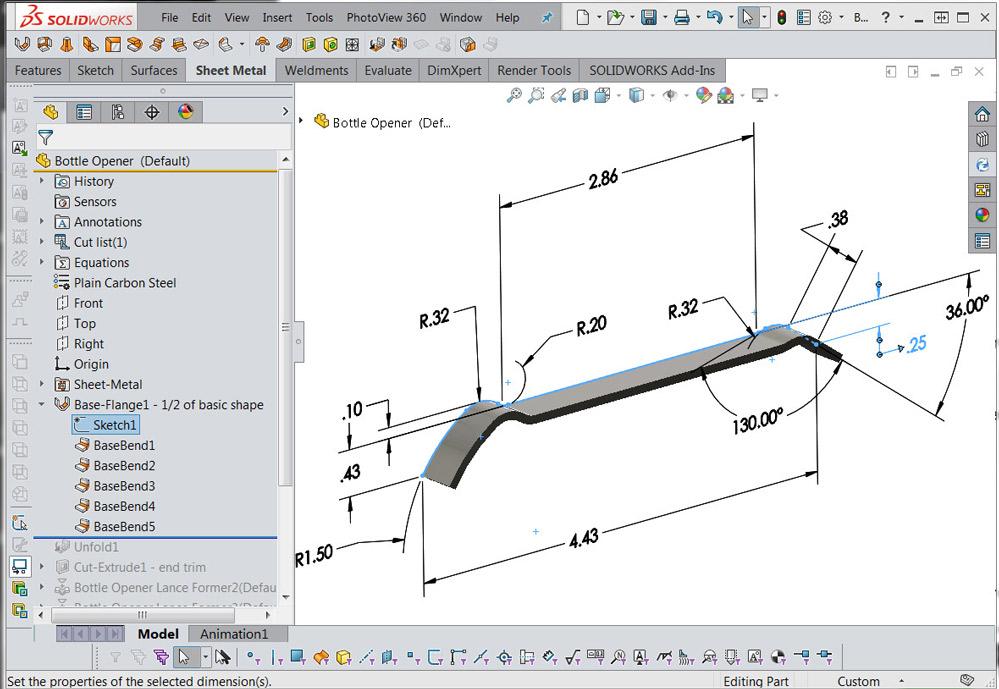

Hình 2a Mặt bích đế kim loại tấm dựa trên bản phác thảo một đường. Các kích thước được đo bởi tác giả.

Mô hình này bắt đầu với một bản phác thảo, thể hiện trong Hình 2a . Đường phác thảo được vẽ chỉ đơn thuần là một cạnh tưởng tượng. Bản phác thảo đó sau đó được sử dụng để tạo ra một mặt bích cơ bản bằng kim loại tấm. Đây chỉ là một nửa của mô hình. Nó sẽ được nhân bản sau đó để hoàn thành chiều rộng.

Tính năng Mirror đã được sử dụng trên tinh thần của CAD tốc độ. Tại sao mô hình hóa hai cạnh giống hệt nhau nếu chúng đối xứng? Làm mẫu một và phản chiếu nó. Điều đó “chống lại sự ngu ngốc” đối xứng và sắp xếp tốc độ của CAD.

Theo các quy tắc của CAD, trình tự của mô hình hóa quan trọng. Trình tự Mặt bích cơ sở> Mở rộng> Lưỡi thương> Gấp cho phép các cây thương tồn tại trước khi cơ sở uốn cong. Nếu dụng cụ tạo hình được áp dụng cho đồ mở ở trạng thái bị uốn cong, lưỡi cắt sẽ không cắt vào phần uốn liền kề.

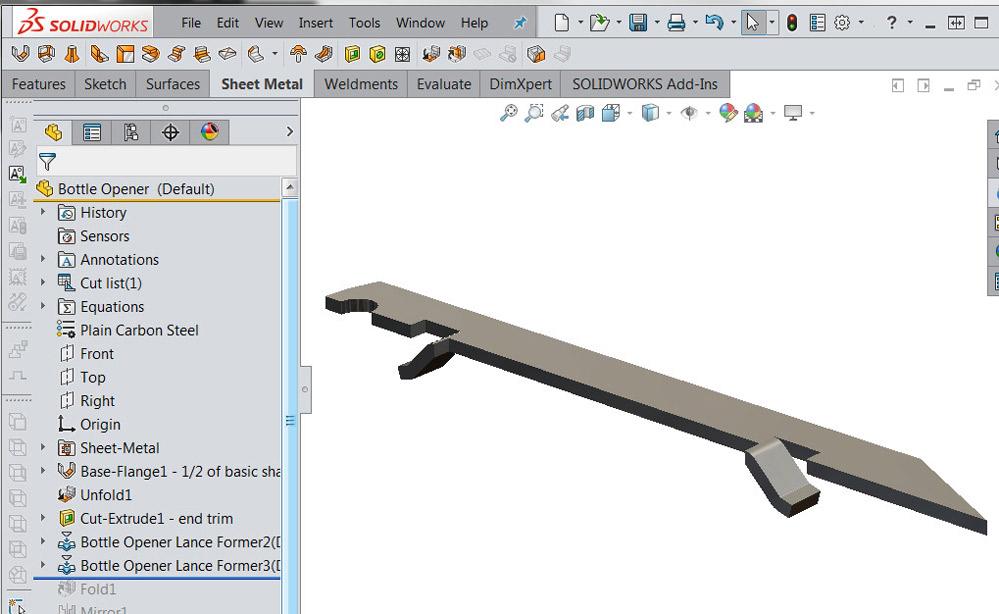

Hình 2b Không tồn tại các chỗ uốn cong trong mặt bích cơ sở. Chúng đã được mở ra tại thời điểm mà Công cụ Định hình được áp dụng để tạo ra các móc có hình dạng cân bằng.

Công cụ Định hình là một tài nguyên mô hình hóa đa năng. Trong ví dụ này, một tính năng của Công cụ Định hình được sử dụng để thêm các lance. Như trong Hình 2b , các cây thương bắt chước vẻ ngoài của bộ phận thực tế. Nhân tiện, theo quy tắc của CAD, tính năng Công cụ định hình phải tạo ra các cạnh bình thường trong mô hình kim loại tấm. Trong Hình 2c , các tab được cân bằng kéo dài qua điểm giữa của mô hình. Những tạo tác không cần thiết này từ Công cụ Định hình sẽ biến mất khi phần được nhân bản (xem Hình 2d ).

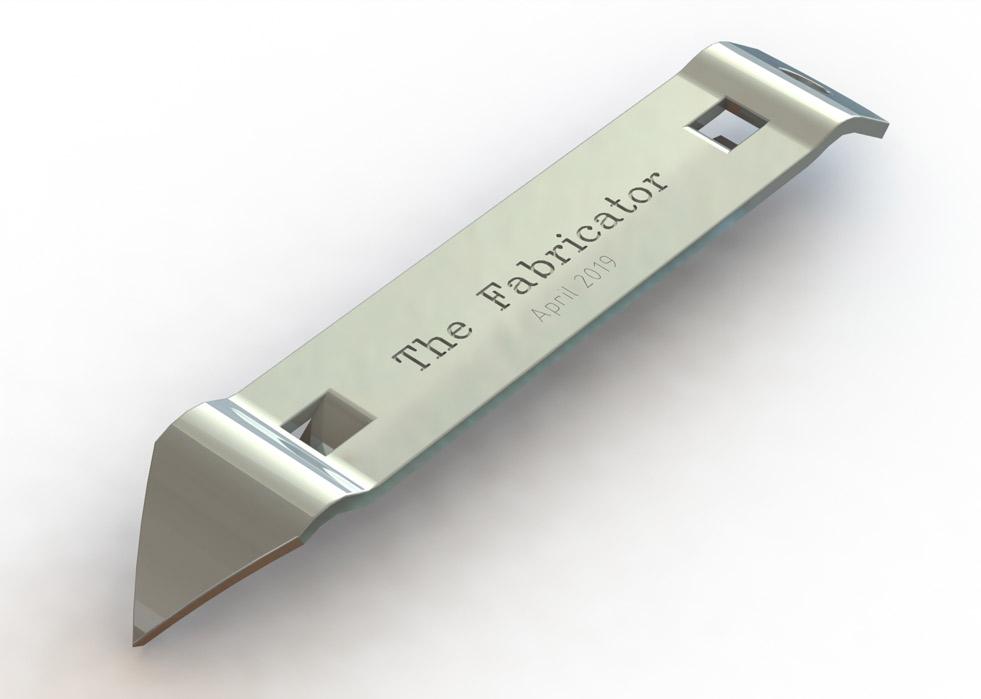

Hình 1b Với 3D CAD, chúng tôi đã thiết kế ngược thiết bị mở từ Hình 1a.

Công cụ hình thành

Một lưu ý phụ về Công cụ định hình. Công cụ Định hình là một mô hình CAD riêng biệt nằm trong một thư mục được gắn thẻ là Thư mục Công cụ Định hình. Như trong Hình 3a , màu sắc trên các mặt của nó biểu thị mặt dừng, mặt cắt hoặc mặt tạo hình. Lưu ý: Các công cụ CAD có sẵn để giúp tạo các mô hình Công cụ Định hình đầy màu sắc.

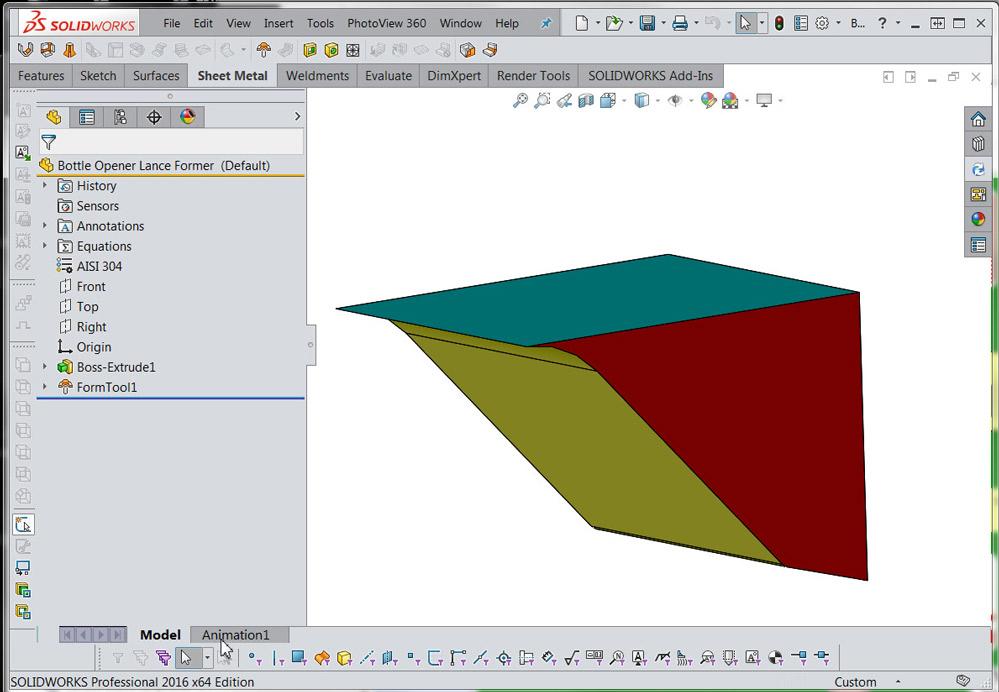

Hình 3a Tính năng Công cụ Định hình yêu cầu một mô hình riêng biệt.

Những người thợ máy trong số chúng ta đang băn khoăn về việc lập mô hình nhanh chóng và tất cả những điều đó. Công cụ tạo hình và CAD nhanh chóng gặp nhau khi tính năng này, trong trường hợp này là một cây thương, xuất hiện nhiều hơn một lần — trong trường hợp này chỉ hai lần (hoặc trong một số kiểu máy, nếu tính năng này trở thành một dòng sản phẩm mở hộp). Kéo và thả là tất cả những gì cần thiết để áp dụng Công cụ Định hình vào phần kim loại tấm. Vâng, định vị sau khi thả cũng được yêu cầu.

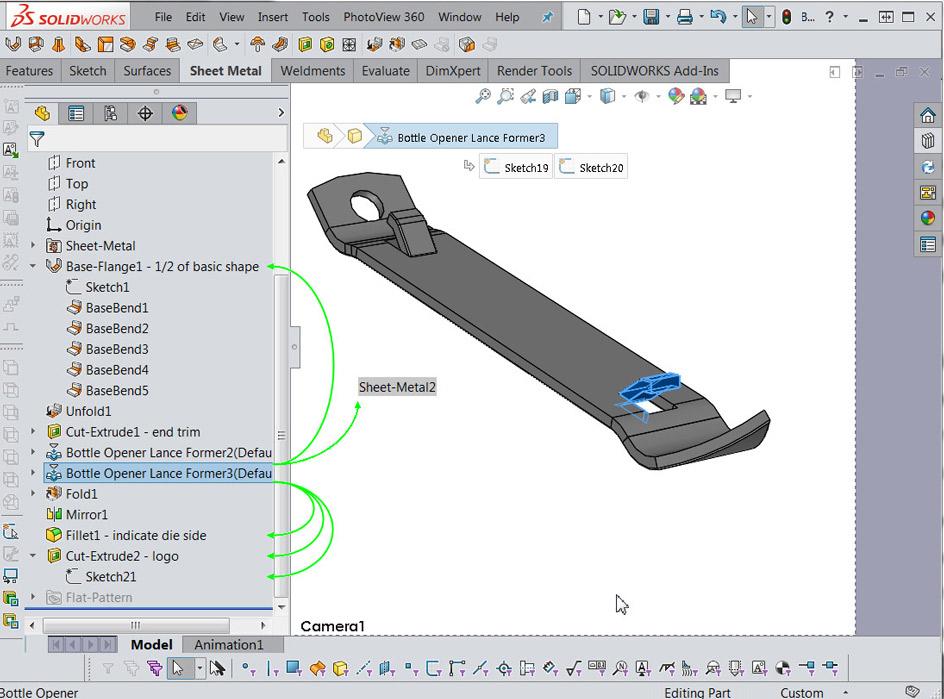

Hình 3b Các móc cân này được liên kết tham số với mô hình Công cụ định hình. Chỉnh sửa Công cụ Định hình một cách thuận tiện để thay đổi hình dạng của cả hai móc cùng một lúc.

Các tính năng của Công cụ Định hình có thể được liên kết với mô hình Công cụ Định hình. Với chỉnh sửa tập trung, các thay đổi có thể được sắp xếp hợp lý. Nếu tất cả các ống cần thay đổi, thì bạn chỉ cần chỉnh sửa mô hình Công cụ định hình, xây dựng lại các tính năng của Công cụ tạo hình và thì đấy. Tất cả các cây thương đều được cập nhật một cách hoàn hảo.

Mô hình hóa thực tế

Để hoàn thành mô hình như trong Hình 3b , các cạnh được mài tạo độ tròn để chỉ ra mặt khuôn / mặt gờ khỏi bị dập. Thay vì gờ mô hình, lưỡi cắt của công cụ chỉ đơn giản là để lại sắc như dao cạo. Ý nghĩ về việc mô hình hóa các đường gờ có thể phi lý, nhưng chúng tôi đã mất thời gian để mô hình hóa các vết cắt của cây thương một cách độc đáo, phải không?

Khi mục tiêu là chủ nghĩa quang thực hoặc tạo mẫu ảo, các chi tiết nhỏ có thể quan trọng. Chúng tôi có thể đang làm mẫu cho thực tế ảo.
